200

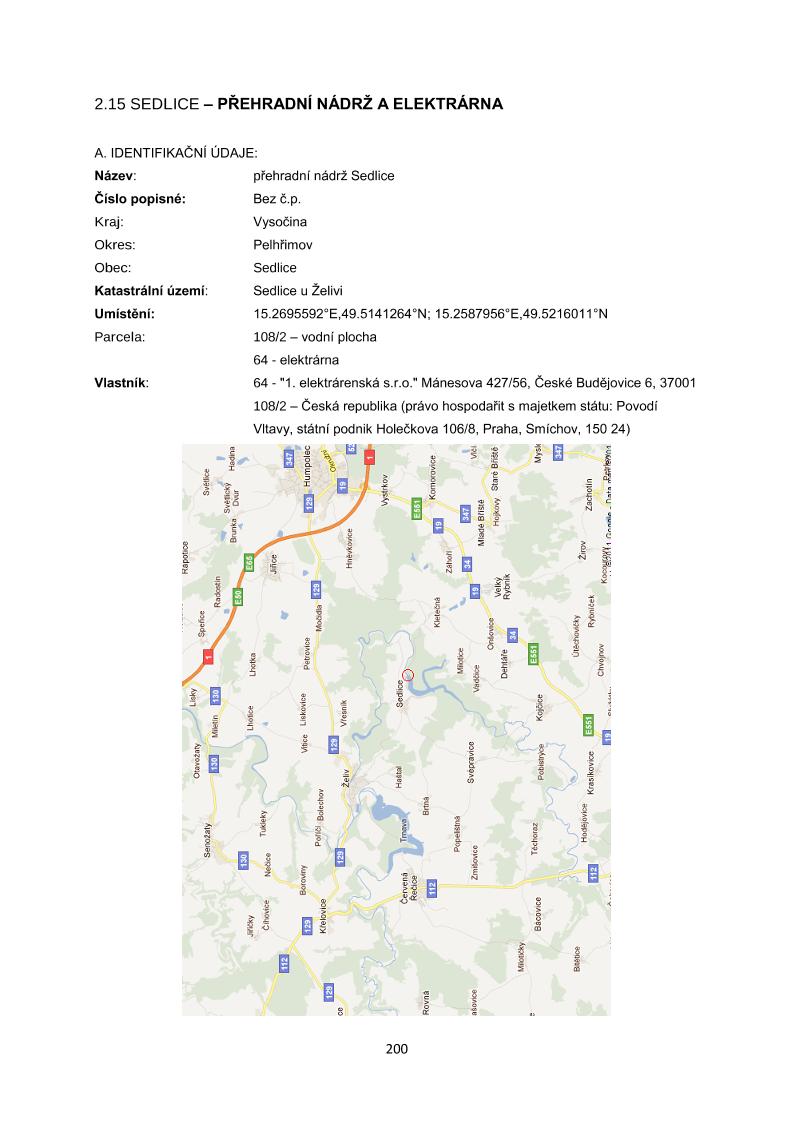

2.15 SEDLICE – PŘEHRADNÍ NÁDRŽ A ELEKTRÁRNA

A. IDENTIFIKAČNÍ ÚDAJE:
Název:       přehradní nádrţ Sedlice
Číslo popisné:    Bez č.p.
Kraj:      Vysočina
Okres:      Pelhřimov
Obec:      Sedlice
Katastrální území:   Sedlice u Ţelivi
Umístění:     15.2695592°E,49.5141264°N; 15.2587956°E,49.5216011°N
Parcela:     108/2 – vodní plocha
      64 - elektrárna
Vlastník:    64 - "1. elektrárenská s.r.o." Mánesova 427/56, České Budějovice 6, 37001
      108/2 – Česká republika (právo hospodařit s majetkem státu: Povodí
      Vltavy, státní podnik Holečkova 106/8, Praha, Smíchov, 150 24)

201

B. CHARAKTERISTIKA:
Situace:
Vodní nádrţ Sedlice se nachází asi 4 km jihozápadně od Humpolce mezi obcemi Sedlice
a Kletečná v hluboko zaříznutém údolí na řece Ţelivce. Vodní elektrárna, zásobená vodou ze Sedlické
přehrady, leţí severně od obce Sedlice při levém břehu řeky Ţelivky.

Popis:
Vodní dílo Sedlice bylo vybudováno v letech 1921-27 jako zdroj špičkové energie pro jiţní Čechy.
Z moţných variant byla zvolena menší přehrada u Sedlic s centrálou pod Sedlickou štolou z důvodu
většího spádu vody ve štole a tedy i větší výkonnosti. Objekty vodního díla tvoří: přehrada, tlaková
štola, vyrovnávací potrubí, vyrovnávací komora, tlakové potrubí, elektrárna a vyrovnávací nádrţ. Ţula
potřebná ke stavbě se dováţela polní drahou z dvou kilometry vzdáleného lomu, který byl nedaleko
hydrocentrály v panském lese Pšeničném. Dráha vedla od lomu aţ k přehradě. Dílo projektoval
Zemský správní výbor v Praze a vystavěla firma ing. Hlava a dr. Kratochvíl z Prahy. (foto č.1-8)

Hráz
Hráz, dokončena v roce 1927, je vystavěna z lomového ţulového zdiva. Výška hráze je 26 m
od základu a 14 m nad vodní hladinou. Nad hrází se klene desetiobloukový most dlouhý 120 m
s betonovým zábradlím. Po hrázi je vedena silnice mezi obcemi Kletečnou a Sedlicemi, proto její
niveleta byla za účelem usnadnění a zlevnění příjezdu poloţena do větší výše nad korunu hráze.
Most, postavený v roce 1927 firmou Ing. Hlava a Kratochvíl, je rozdělen odběrní věţí s kulatým oknem
na dvě části: první o šesti a druhá o čtyřech půlkruhových obloucích se čtyřmetrovým vzepětím. Deska
s názvem stavitelské firmy se dochovala na mostním vjezdu do Kletečné, na opačné straně byl nápis
odsekán – zůstal pouze letopočet. Ve hrázi bylo zaloţeno jedno výpustné potrubí o průměru 1.4 m
zazděné na celou délku a opatřené na návodní straně stavidlovou vodotěsnou uzavírkou. Druhou
výpust nádrţe tvoří přívodní štola na turbiny. Mechanismus pro obsluhování stavidlové uzavírky je
umístěn v prostoru pod vozovkou, která je poloţena výše. Po celé délce koruny hráze byl umístěn
přeliv, odkud voda padá přímo do vývaru. Dále je voda do vývaru sváděna kaskádovými svodnicemi
po obou stranách hráze. (foto č.1,7,9-11,13-19)

Tlačná štola
Tlačná štola byla provedena v letech 1921-1927 Ing. Františkem Paţoutem. Štola byla proraţena
tvrdou rulou a její vnitřní strana obezděna betonem, část stěny je opatřena armovanou obezdívkou,
neboť zde byla skála méně soudrţná. Štola dlouhá 882 m odbočuje z nádrţe ve vzdálenosti 450 m
nad hrází. Vtok je nálevkovitý a opatřen jemným brlením. Stavidlová uzavírka štoly je umístěna za
prahem brlení ve zvláštní věţi. Profil štoly je jednotný aţ k vyrovnávací šachtě, která je umístěna 25 m
od konce štoly. Šířka štoly 2 m, výška 2.15 m. Autorem projektu je Ing. Josef Řeřicha, pod jehoţ
vedením byly vypracovány podrobné stavební plány za spolupráce Ing. Josefa Šestáka a Ing. Zdeňka
Proška. Strojní části dodávaly firmy: Českomoravská-Kolben (turbiny), Křiţík (elektrické instalace
a rozvodna), Breitfeld a Daněk (výpustné zařízení přehrady, šoupátko a potrubí), Bratři Prášilové
202

(stavidlová uzavírka štoly). Ještě před dokončením nádrţe byl 200 m od ústí štoly zbudován
prozatímní jez, který zadrţoval vodu potřebnou k pohonu turbín v hydrocentrále. Přebytečná voda
přetékající přes jez, byla vedena přes základovou jámu přehrady do dvou prkenných koryt, které byly
po zazdění výpustní roury odstraněny. (foto č.8,20)

Hydrocentrála
Hydrocentrála leţí cca 2 km od hráze nádrţe na levém břehu řeky Ţelivky. Centrála pracovala jiţ
před dostavbou hráze, zatím s menším spádem. Pro tyto účely byl postaven prozatímní jez (viz. tlačná
štola). Stavbu dokončenou v roce 1925 provedla fa Hrůza a Rosenberg. Uvnitř hydrocentrály byly
umístěny tři Francisovy turbíny. Pro zřízence hydrocentrály byly vystavěny domky firmou Kasal
a Dubík podle projektu architekta F. Roitha, který spolupracoval při vnější úpravě všech objektů.
(foto č.8,12,21-24)

Vyrovnávací nádrž
 Vyrovnávací nádrţ tvoří šachta ve skále, od níţ vede tlakové potrubí k elektrárně. Výstavba
vyrovnávací nádrţe byla ukončena v roce 1928. K vyrovnávací věţi bylo připojeno ţelezné potrubí
o průměru 1.8 m, zazděné na délku štoly 20 m a opatřené na konci štoly šoupátkovou uzavírkou,
na které následuje tlačné potrubí volně uloţené na betonových blocích v údolním svahu a připojené
pod úrovní břehové cesty k hydrocentrále.

Slohové, časové:
 Dílo z 20. let 20. století v duchu moderny.


C. LITERATURA A PRAMENY:
Josef, D. Encyklopedie mostů v Čechách, na Moravě a ve Slezsku. Praha: Libri 2002, s. 410.
ŘEŘICHA, Josef – FISSMANN, František. Vodní dílo na Želivce u Sedlice. Praha, 1928.
Státní okresní archiv Pelhřimov, fond Okresní úřad Humpolec, inv. č. 1189, karton 415.
ŠVEJDA, František. Údolní přehrada na řece Ţelivce u Sedlice. In Vlastivědný sborník českého
jihovýchodu, r. 1926/1927, roč. V., č. 6. s. 71-74.
Technické památky v Čechách, na Moravě a ve Slezsku. III. díl, P-S . Praha: Libri, 2004, s. 544-545.
Údolní přehrada na řece Ţelivce. In Vlastivědný sborník českého jihovýchodu, r. 1927, roč. VI., č. 1, s.
124.
VALENTA, Jaroslav. Z hydrocentrály na Ţelivce. In Vlastivědný sborník českého jihovýchodu, r. 1927,
roč. VI., č. 1, s. 44-46.


D. ODŮVODNĚNÍ NÁVRHU:
Navrhovaný předmět ochrany
Přehrada, tlaková štola, vyrovnávací potrubí, vyrovnávací komora, tlakové potrubí, elektrárna
a vyrovnávací nádrţ.
203

Zdůvodnění památkové ochrany
Soubor děl z jednoho časového období, která jsou dokladem technických staveb 20. let 20.
století. Uţití kamenného materiálu při stavbě přehrady v době, kdy ţelezobeton v mostním stavitelství
začal definitivně nahrazovat kámen.


E. AUTORIZACE NÁVRHU:
Jméno: textová část Mgr. Petra Flokovičová, archivní průzkum Mgr. Pavel Macků
Datum zpracování: 11/2011


F. PŘÍLOHY:
F.1 SEZNAM PŘÍLOH
1. SEDLICE – přehradní nádrţ a elektrárna (zdroj: Státní okresní archiv Pelhřimov, fond Okresní úřad
Humpolec, inv. č. 760, karton 206.)
2. SEDLICE – přehradní nádrţ a elektrárna (zdroj: Státní okresní archiv Pelhřimov, fond Okresní úřad
Humpolec, inv. č. 760, karton 206.)
3. SEDLICE – přehradní nádrţ a elektrárna (zdroj: Státní okresní archiv Pelhřimov, fond Okresní úřad
Humpolec, inv. č. 760, karton 206.)
4. SEDLICE – přehradní nádrţ a elektrárna (zdroj: Státní okresní archiv Pelhřimov, fond Okresní úřad
Humpolec, inv. č. 760, karton 208.)
5. SEDLICE – přehradní nádrţ a elektrárna (zdroj: Státní okresní archiv Pelhřimov, fond Okresní úřad
Humpolec, inv. č. 760, karton 208.)
6. SEDLICE – přehradní nádrţ a elektrárna (zdroj: Státní okresní archiv Pelhřimov, fond Okresní úřad
Humpolec, inv. č. 760, karton 209.)
7. SEDLICE – plán hráze Sedlické přehrady (zdroj: ŘEŘICHA, Josef – FISSMANN, František. Vodní
dílo na Ţelivce u Sedlice. Praha, 1928.)
8. SEDLICE – plán tlačné štoly s centrálou při Sedlické přehradě (zdroj: ŘEŘICHA, Josef –
FISSMANN, František. Vodní dílo na Ţelivce u Sedlice. Praha, 1928.)
9. SEDLICE – přehrada, dobová fotografie z výstavby hráze (zdroj: soukromá sbírka)
10. SEDLICE – přehrada, dobová fotografie z výstavby hráze (zdroj: soukromá sbírka)
11. SEDLICE – přehrada, hráz – historická fotografie, nedatováno (zdroj: soukromá sbírka)
12. SEDLICE – hydrocentrála – historická fotografie, nedatováno (zdroj: soukromá sbírka)
13. SEDLICE – přehrada a elektrárna, hráz – celkový pohled, současný stav (autor: Petra
Flokovičová, archiv NPÚ ÚOP Telč)
14. SEDLICE – přehrada a elektrárna, hráz – celkový pohled, současný stav (autor: Petra
Flokovičová, archiv NPÚ ÚOP Telč)
15. SEDLICE – přehrada, hráz, současný stav (autor: Petra Flokovičová, archiv NPÚ ÚOP Telč)
16. SEDLICE – přehrada, hráz, současný stav (autor: Petra Flokovičová, archiv NPÚ ÚOP Telč)
204

17. SEDLICE – přehrada, hráz - kaskády, současný stav (autor: Petra Flokovičová, archiv NPÚ ÚOP
Telč)
18. SEDLICE – přehrada, zábradlí mostu, současný stav (autor: Petra Flokovičová, archiv NPÚ ÚOP
Telč)
19. SEDLICE – přehrada, zábradlí mostu se jménem stavitelské firmy, současný stav (autor: Petra
Flokovičová, archiv NPÚ ÚOP Telč)
20. SEDLICE – přehrada, tlačná štola, současný stav (autor: Petra Flokovičová, archiv NPÚ ÚOP
Telč)
21. SEDLICE – hydrocentrála, současný stav (autor: Petra Flokovičová, archiv NPÚ ÚOP Telč)
22. SEDLICE – hydrocentrála, současný stav (autor: Petra Flokovičová, archiv NPÚ ÚOP Telč)
23. SEDLICE – hydrocentrála, současný stav (autor: Petra Flokovičová, archiv NPÚ ÚOP Telč)
24. SEDLICE – hydrocentrála, tlačná štola, současný stav (autor: Petra Flokovičová, archiv NPÚ ÚOP
Telč)
205

F.2 PŘÍLOHY

SEDLICE – přehradní nádrţ a elektrárna      2. SEDLICE – přehradní nádrţ a elektrárna



3. SEDLICE – přehradní nádrţ a elektrárna          4. SEDLICE – přehradní nádrţ a
 elektrárna
206


5. SEDLICE – přehradní nádrţ a elektrárna       6. SEDLICE – přehradní nádrţ a elektrárna




7. SEDLICE – plán hráze Sedlické přehrady       8. SEDLICE – plán tlačné štoly s centrálou při
              Sedlické přehradě
207


9. SEDLICE – přehrada, dobová fotografie       10. SEDLICE – přehrada, dobová fotografie z
    z výstavby hráze           výstavby hráze



11. SEDLICE – přehrada, hráz – historická        12. SEDLICE – hydrocentrála – historická
      fotografie, nedatováno            fotografie, nedatováno
208


13. SEDLICE – přehrada a elektrárna, hráz –        14. SEDLICE – přehrada a
      celkový pohled             elektrárna, hráz – celkový pohled



15. SEDLICE – přehrada, hráz          16. SEDLICE – přehrada, hráz

209


17. SEDLICE – přehrada, hráz – kaskády       18. SEDLICE – přehrada, zábradlí mostu




19. SEDLICE – přehrada, zábradlí mostu se       20. SEDLICE – přehrada, tlačná štola
       jménem stavitelské firmy
210


21. SEDLICE – hydrocentrála         22. SEDLICE – hydrocentrála




23. SEDLICE – hydrocentrála          24. SEDLICE – hydrocentrála, tlačná štola
