Operativní dokumentace a průzkum historické stavby (OPD)
Elaborát nálezové zprávy (NZ)

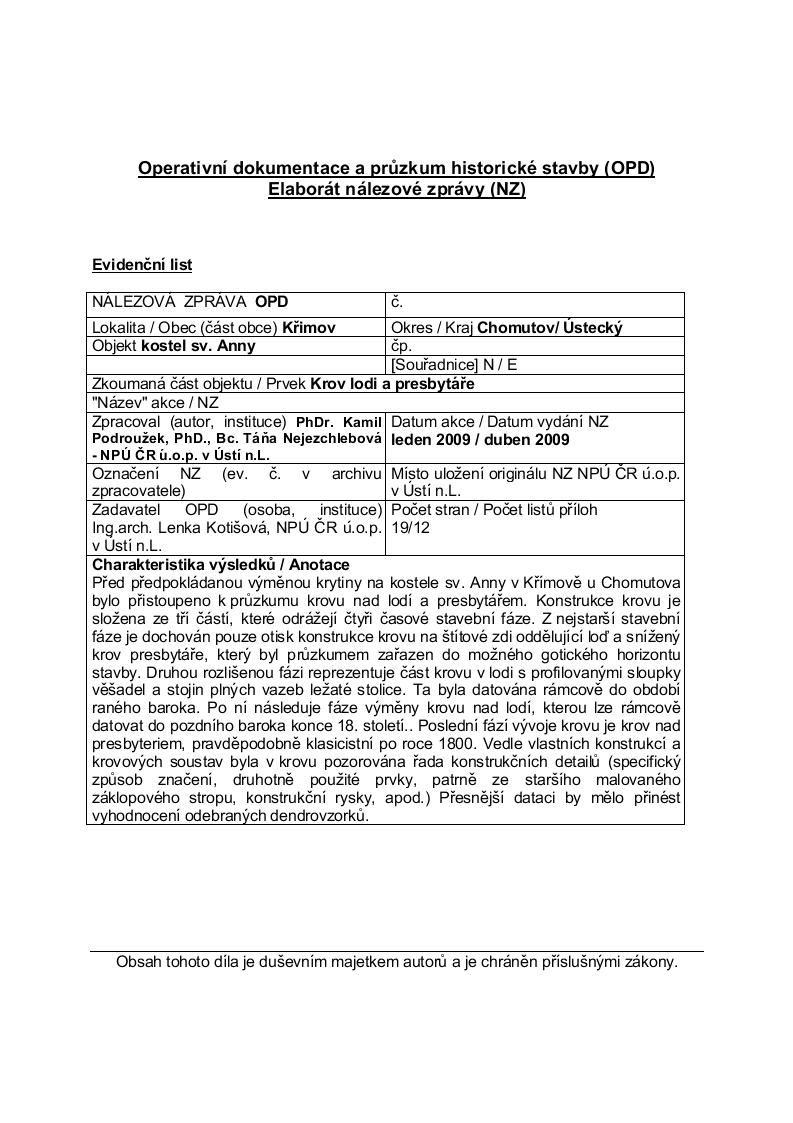

Evidenční list

NÁLEZOVÁ  ZPRÁVA  OPD č.
Lokalita / Obec (část obce) Křimov Okres / Kraj Chomutov/ Ústecký
Objekt kostel sv. Anny čp.
 [Souřadnice] N / E
Zkoumaná část objektu / Prvek Krov lodi a presbytáře
"Název" akce / NZ
Zpracoval (autor, instituce) PhDr. Kamil
Podroužek, PhD., Bc. Táňa Nejezchlebová
- NPÚ ČR ú.o.p. v Ústí n.L.
Datum akce / Datum vydání NZ
leden 2009 / duben 2009
Označení NZ (ev. č. v archivu
zpracovatele)
Místo uložení originálu NZ NPÚ ČR ú.o.p.
v Ústí n.L.
Zadavatel OPD (osoba, instituce)
Ing.arch. Lenka Kotišová, NPÚ ČR ú.o.p.
v Ústí n.L.
Počet stran / Počet listů příloh
19/12
Charakteristika výsledků / Anotace
Před předpokládanou výměnou krytiny na kostele sv. Anny v Křímově u Chomutova
bylo přistoupeno k průzkumu krovu nad lodí a presbytářem. Konstrukce krovu je
složena ze tří částí, které odrážejí čtyři časové stavební fáze. Z nejstarší stavební
fáze je dochován pouze otisk konstrukce krovu na štítové zdi oddělující loď a snížený
krov presbytáře, který byl průzkumem zařazen do možného gotického horizontu
stavby. Druhou rozlišenou fázi reprezentuje část krovu v lodi s profilovanými sloupky
věšadel a stojin plných vazeb ležaté stolice. Ta byla datována rámcově do období
raného baroka. Po ní následuje fáze výměny krovu nad lodí, kterou lze rámcově
datovat do pozdního baroka konce 18. století.. Poslední fází vývoje krovu je krov nad
presbyteriem, pravděpodobně klasicistní po roce 1800. Vedle vlastních konstrukcí a
krovových soustav byla v krovu pozorována řada konstrukčních detailů (specifický
způsob značení, druhotně použité prvky, patrně ze staršího malovaného
záklopového stropu, konstrukční rysky, apod.) Přesnější dataci by mělo přinést
vyhodnocení odebraných dendrovzorků.







Obsah tohoto díla je duševním majetkem autorů a je chráněn příslušnými zákony.
1. Úvod
Okolnosti
realizace OPD
1.01 Dokumentace krovu proběhla na základě žádosti
pracovnice NPÚ ú.o.p. Ústí n.L. Ing.arch. L. Kotišové.
V rámci rekonstrukce kostela je na jaro 2009
naplánována výměna krytiny na střeše lodi a presbytáře.
Stav věci v době
OPD
1.02 Konstrukce i prvky byly dokumentovány in situ. Stav
krovů je uspokojivý, zásah vyžadují pouze prkenné
podlahy pochozí plochy krovu lodi, jako vhodné se jeví
vyčištění prostoru mezi pochozí plochou a stropem.
Podklady 1.03 Poche, E. 1978: umělecké památky Čech 2 (K/O), Praha.
Metody
dokumentace
1.04 Výkresová dokumentace, verbální popis,
fotodokumentace, kresebná dokumentace profilů,
dendrochronolické odběry (ve zpracování).

2. Popis
Poloha
zkoumané věci
2.01 Kostel sv. Anny se nachází na jižním konci vsi. Poprvé je
zmiňován ve 14.století, od roku 1361 jako farní. Po roce
1500 prošel goticko-renesanční přestavbou, která na
kostel přenesla prvky saské renesance (předně ve
výrazu hlavního portálu a okenních otvorů presbytáře).
Kostel vykazuje nad presbytářem prvky refugiálního
užití, které jsou dobře postihnutelné z krovu (štěrbinové
okenní otvory v hlubokých mírně rozevřených špaletách
s vymezením světlého otvoru pomocí kamenného rámu).
Kostel je jednolodní orientovaný, s odsazeným
polygonálně uzavřeným presbytářem. Krov lodi a
presbytáře jsou odděleny štítovou zdí, krov presbytáře
má sníženou hladinu střechy oproti lodi, přístupný je
prolámaným valeně sklenutým otvorem ve štítě, který byl
druhotně zúžen. Průchodnost otvoru není respektována
úrovní podlahy v podstřeší kostelní lodi, původně vstupní
otvor je tak dnes pouze průlezný. Krov lodi je přístupný
schodištěm přes kruchtu na západním konci lodi.
Charakteristika
věci
2.02 Krov lodi i presbyteria jsou typově velmi podobné,
geneticky vycházejí z hambálkové soustavy vynášené
ležatou stolicí. Trámy krovu z měkkého dřeva jsou
hraněné. Plátované a čepované spoje jsou jištěny
hraněnými hřeby (kolíky) z tvrdého dřeva.
Popis věci 2.03 Krov lodi je dělen hambálky do tří etáží. Spodní etáž
vynáší ležatá stolice s profilovanými šikmými sloupky,
opřenými do pětibokých vaznic, které jsou osedlány do
spodních vazáků. Ty leží  na pozednicích které šikmo
ubíhají po koruně zdi. Vazáky jsou v ose pod hřebenem
střechy nadlehčovány kovanými třmeny, zavěšenými na
patky sloupků věšadel. Sloupky věšadel probíhají přes
střední a horní etáž, kde jsou vzpírány dvojicí
protilehlých šikmých vzpěr, které jsou svými patami
začepovány do spodních hambálků krovu. Vzpěry jsou
přeplátovány přes horní hambálky a také sloupky stojaté
stolice, která je podpírá. Na příčném ztužení se v plných
vazbách podílejí také šikmé pásky přitahující rozpěru
ležaté stolice k šikmým  sloupkům ve spodní etáži.
Stojiny podepírají zhlaví spodních hambálků, rozpěry
jejich těla. Plné a jalové vazby se střídají v pravidelném
rytmu 1 – 2.  Z celkových 16 vazeb je 6 vazeb plných,
vazby v nároží a úžlabí  u věže jsou poloviční. Krov je
rozdělen do pěti polí o přibližně shodných roztečích.
Čepované a plátované spoje jistí hraněné hřeby (kolíky)
z tvrdého dřeva, čepované spoje šikmých pásků plných
vazeb ležaté stolice vždy dvojice hřebů (kolíků). Podélné
ztužení krovu zajišťují střední vaznice, z nichž středové
jsou v dolní i střední etáži. Mezilehlé vaznice ležaté
stolice plní funkci rozpěr. Přes ně jsou plátovány
ondřejské kříže ztužující v rovině valby krov v podélném
směru. Ve třetím poli zleva jsou prvky podélného ztužení
krovu přerušeny, jako je tomu v případě vaznic, nebo
redukovány, jako je tomu v případě ondřejských křížů
v rovině valby, které jsou nahrazeny šikmou vzpěrou.
V  jalových vazbách uvedeného pole jsou jako hambálky
užity trámy s malovanými podhledovými stěnami.
Napojení vaznic stojaté stolice horní etáže je provedeno
přeplátováním, v dolní etáži je vaznice opřena o hraněný
kolík. Horní a mezilehlé vaznice ležaté stolice v dolní
etáži jsou do sloupků čepovány, patní vaznice odsazeny
diletační spárou.
Sedlovou střechu presbyteria nese krov hambalkové
soustavy, který je dělen do tří etáží. Dolní hambálky
vynáší ležatá stolice, jejíž šikmé sloupky se v plných
vazbách opírají do pětiboké vaznice, osedlané na vazné
trámy. V lichých vazbách jsou hambálky  při čepování do
stojin podpírány horními pětibokými vaznicemi. Mezilehlé
vaznice působí jako rozpěry a jsou přeplátovány v rovině
valby ondřejskými kříži. Horní hambálky podpírá
středová stojatá stolice, jejíž sloupky, zavětrované
šikmými vzpěrami z jižní strany,  se v plných vazbách
opírají do střední vaznice, osedlané na dolní hambálky a
jsou pod čepováním krokví ještě vzpírány dvojicí
protilehlých šikmých vzpěr.
Funkční
interpretace
2.04 Krov lodi má sklon přibližně 50°, subtilní vaznice a
zavětrování a je tak dimenzován na lehkou spalnou
krytinu, patrně  šindel.
Krov presbytáře má sklon přibližně 35° a mocnější
krokve, mohl tak již být při shodném typu dimenzován na
nespalnou krytinu. V podstřeší presbytáře byly nalezeny
šindele a šablony ze štípané břidlice.
Rozměry věci 2.05 Viz plánová příloha.
Materiál(y) 2.06 Rovné měkké dřevo jehličnatých stromů, zejména jedle,
v krovu presbytáře pravděpodobně též smrk.
Výrobní značky 2.07 ? tesařské značky – severní strana krovu značena
římskými čísly břitem sekery, jižní strana krovu
značena  trojúhelnými záseky hrotu a břitu sekery
? rysky rudkou cvrnklé napjatým provázkem na boky
trámů
Povrchové
úpravy
2.08 Na trámech je patrný způsob sekernického opracování
tesáním, dvě z plných vazeb krovu lodi zdobeny
profilovanými vzpěrami ležatých stolic a profilovanými
sloupky věšadel. Dále na prvcích konstrukcí patrny
konstrukční rysky červenou hlinkou, lokálně
pozorovatelné mladší nápisy červenou olejovou barvou.
Dva z hambalků jalových vazeb třetího pole zleva jsou
zhotoveny z malovaných trámů (zřejmě druhotně
užitých).
Stopy funkce 2.09 Ve zděné štítové zdi je v pohledové straně z lodi do
presbytáře otištěn starší krov lodi. V jizvách patrná
konstrukce prostého hambalkového krovu s hambalky ve
dvou úrovních, uložení krokví krovu na zděnou římsu
koruny zdiva. Zdá se, že oproti stávajícímu stavu byl buď
reverzně krov presbytáře ve vyšší úrovni, než krov lodi,
případně štít prolamoval střechu na způsob atiky.
Závady

2.10 Lokálně porušená prkenná podlaha v krovu lodi.
Rozvolněný čep věšadla ve druhé plné vazbě od
západu.

3. Interpretace
Datace
zkoumané věci
3.01 Stratigrafie prvků určuje jejich relativní datování: Nejstarší
dochovanou částí je štít mezi podstřeším presbytáře a
podstřeším lodi, který nese otisk nejstaršího typu krovu.
Mladší je část krovu lodi přiléhající k věži na západní
straně, tedy 5. a 4. pole krovu lodi. Navazující část krovu,
totiž 3., 2. a 1. pole je mladší výměnou této části krovu
lodi. Typ krovu byl zachován, ve 3. poli byly jako
hambalky druhotně užity malované trámy, patrně stropní.
Nejmladší částí krovu kostela je krov nad presbytářem,
který je zjednodušenou variantou krovu lodi a jeho trámy
jsou řezané.
Domníváme se, že na štítu lze číst otisk gotického krovu.
Krov u věže je raně barokní, navazující část krovu lodi je
pozdně  barokní a krov nad presbytářem je klasicistní,
vystavěný po roce 1800.
Autorské
připsání
3.02 Nebylo zjištěno. Nejstarší dochovaná část krovu má ale
sledovatelné analogie, např. krov Ústavu šlechtičen na
Pražském hradě, vystavěný před rokem 1746.

4. Potenciál
Potenciál 4.01 Prezentace ojedinělé dochovaného souboru vývojové
řady krovu s ležatou stolicí. Autorské připsání nejstarší
dochované části krovu.
Doporučení pro
péči
4.02 Operativní průzkum a dokumentace maleb na spodních
hambálkách třetího pole krovu lodi a jejich následné
restaurování.
Stavební zaměření krovu presbytáře.
Průběžná dokumentace nálezových situací při stavebních
zásazích v krovu.
Cílem památkové péče v oblasti průzkumu by mělo být
rozšíření nahodilé dokumentace na standardní Stavebně
historický průzkum kostela sv. Anny.
Doporučení pro
další průzkumy
4.03 Dendrochronologická analýza tří částí krovu.
Operativní průzkum a dokumentace maleb na spodních
hambálkách třetího pole krovu lodi.
Stavební zaměření krovu presbytáře.
Průběžná dokumentace nálezových situací při stavebních
zásazích.
Restaurátorský průzkum maleb na spodních hambálkách
třetího pole krovu lodi.
Archivní rešerše.

5. Přílohy
Výkresová
dokumentace
5.01 Půdorys krovu lodi v měřítku 1:100
Řez plnou vazbou krovu lodi v měřítku 1:100
Podélný řez krovu lodi v měřítku 1:100
Profilace sloupků  v měřítku 1:2
Fotodokumentace 5.02 1 – kostel sv. Anny v Křimově. 2 – Pohled do krovu od
západu. 3 – Pohled na 2. plnou vazbu krovu od západu –
vazba s profilovaným sloupkem věšadla. 4 – Detail
profilovaného sloupku věšadla. 5 – Detail profilace vzpěry
ležaté stolice nejstarší části krovu. 6 – Pohled na
zavětrování krovu. 7 – Pohled na malované trámy
hambalků v krovu lodi. 8 – Detail konstrukčních rysek
červenou hlinkou v krovu. 9 – Detail tesařské značky. 10
– Detail tesařské značky. 11 – Pohled na otisk
pravděpodobně gotického krovu na východním štítě lodi.
12 – pohled do krovu presbytáře. 13 – Pohled na
zavětrování krovu presbytáře.

Popisky příloh NZ

Příloha NZ OPD č.1
Lokalita / Obec (část obce)  Okres / Kraj
Křimov Chomutov/Ústecký
Zkoumaná část objektu / Prvek     Krov nad lodí
Zpracoval PhDr. Kamil Podroužek, Ph.D.,
Bc. Táňa Nejezchlebová, H. Ptáčková
č. orig. v archivu zprac.
Popis přílohy  půdorys krovu lodě v měřítku 1:100
Metoda dokumentace  stavební zaměření Datum akce: leden 2009

Příloha NZ OPD č.2
Lokalita / Obec (část obce)  Okres / Kraj
Křimov Chomutov/Ústecký
Zkoumaná část objektu / Prvek     Krov nad Lodí
Zpracoval PhDr. Kamil Podroužek, Ph.D.,
Bc. Táňa Nejezchlebová, H. Ptáčková
č. orig. v archivu zprac.
Popis přílohy  Řez plnou vazbou krovu lodi v měřítku 1:100
Metoda dokumentace  stavební měření Datum akce: leden 2009

Příloha NZ OPD č.3
Lokalita / Obec (část obce)  Okres / Kraj
Křimov Chomutov/Ústecký
Zkoumaná část objektu / Prvek     Krov nad lodí
Zpracoval PhDr. Kamil Podroužek, Ph.D.,
Bc. Táňa Nejezchlebová, H. Ptáčková
č. orig. v archivu zprac.
Popis přílohy  podélný řez krovem lodí v měřítku 1:100
Metoda dokumentace  stavební měření Datum akce: leden 2009

Příloha NZ OPD č.4
Lokalita / Obec (část obce)  Okres / Kraj
Křimov Chomutov/Ústecký
Zkoumaná část objektu / Prvek     Krov nad lodí
Zpracoval PhDr. Kamil Podroužek, Ph.D.,
Bc. Táňa Nejezchlebová, H. Ptáčková
č. orig. v archivu zprac.
Popis přílohy  profilace vzpěry ležaté stolice plné vazby krovu
Metoda dokumentace  modelace profilu Datum akce: leden 2009








Příloha NZ OPD č.4
Lokalita / Obec (část obce)  Okres / Kraj
Křimov Chomutov/Ústecký
Zkoumaná část objektu / Prvek     Krov nad lodí
Zpracoval PhDr. Kamil Podroužek, Ph.D.,
Bc. Táňa Nejezchlebová, H. Ptáčková
č. orig. v archivu zprac.
Popis přílohy  profilace sloupku ležaté stolice plné vazby krovu
Metoda dokumentace  modelace profilu Datum akce: leden 2009






































Příloha 1


Příloha 2

Příloha 3

Příloha 4

Příloha 5





















1

2


3
4
5
6



7
8


9
         10





















         11























         12






















         13

Originál dokumentu:

digitální

Typ/druh dokumentu:

Typ dokumentu:	průzkumy, posudky, zprávy
Druh dokumentu:	operativní průzkum a dokumentace (OPD)

Jméno souboru:

U0000107.pdf

Formát souboru:

application/pdf

Autor záznamu:

Šimková Táňa

Popis dokumentu:

Křimov, okres. Chomutov, kraj Ústecký,  5-586, kostel sv. Anny, krov, NZ

Název pracoviště:

ÚOP v Ústí nad Labem

Velikost dokumentu (v bytech):

10617347 B

Rozměry obrazového dokumentu:

Autor originálu:

Nejezchlebová Táňa;

Klíčová slova:

Údržba a opravy; Kulturní památka nemovitá;

Uživ. klíčová slova:

krov; kostel;

Datum vzniku:

2009

Licence:

Typ:	neurčena - ochranu díla stanovuje obecně autorský zákon (https://www.zakonyprolidi.cz/cs/2000-121)

Vazby dokumentu na aplikace IISPP

Bližší specifikace

Odkaz

Aplikace: Památkový katalog - prvek

Druh záznamu: Prvek

Ident. zázn.: Id prvku

Hodnota ident.: 12989131

Bližší specifikace:

Katalogové číslo	1000142492
Název	kostel sv. Anny
Číslo ÚSKP	31005/5-586
ID právního stavu	142492 Načítám data z navázané aplikace...

Územní identifikace dokumentu

Územní rozsah:

objekt lokalizovaný

Definiční body

Def. bod	Název objektu	Část obce	Č. dom.	Ulice	Č. or.	Kat. území	Obec	ORP	Okres

Přírůstkové body

Přír. bod

Název objektu

Část obce

Č. dom.

Ulice

Č. or.

Kat. území

Obec

ORP

Okres

Přír. bod: 31972

Název objektu: kostel sv. Anny

Část obce: Křimov

Č. dom.:

Ulice:

Č. or.:

Kat. území: Křimov

Obec: Křimov

ORP: Chomutov

Okres: Chomutov

	kostel sv. Anny (prvek 12989131)
	vloženo ručně

Lokality

Kód CZ

Název lokality

Reálný typ

Kat. území

Obec

ORP

Okres

Kraj

Kód CZ: 7600

Název lokality: Křimov

Reálný typ: ves

Kat. území: Křimov

Obec: Křimov

ORP: Chomutov

Okres: Chomutov

Kraj: Ústecký kraj

	kostel sv. Anny (prvek 12989131)
	vloženo ručně

Historické regiony

Kód RS

Název hist. regionu

Kód RS: 22

Název hist. regionu: Hora Svatého Šebestiána

	kostel sv. Anny (prvek 12989131)
	vloženo ručně

Ke stažení Náhled Poslat žádost
