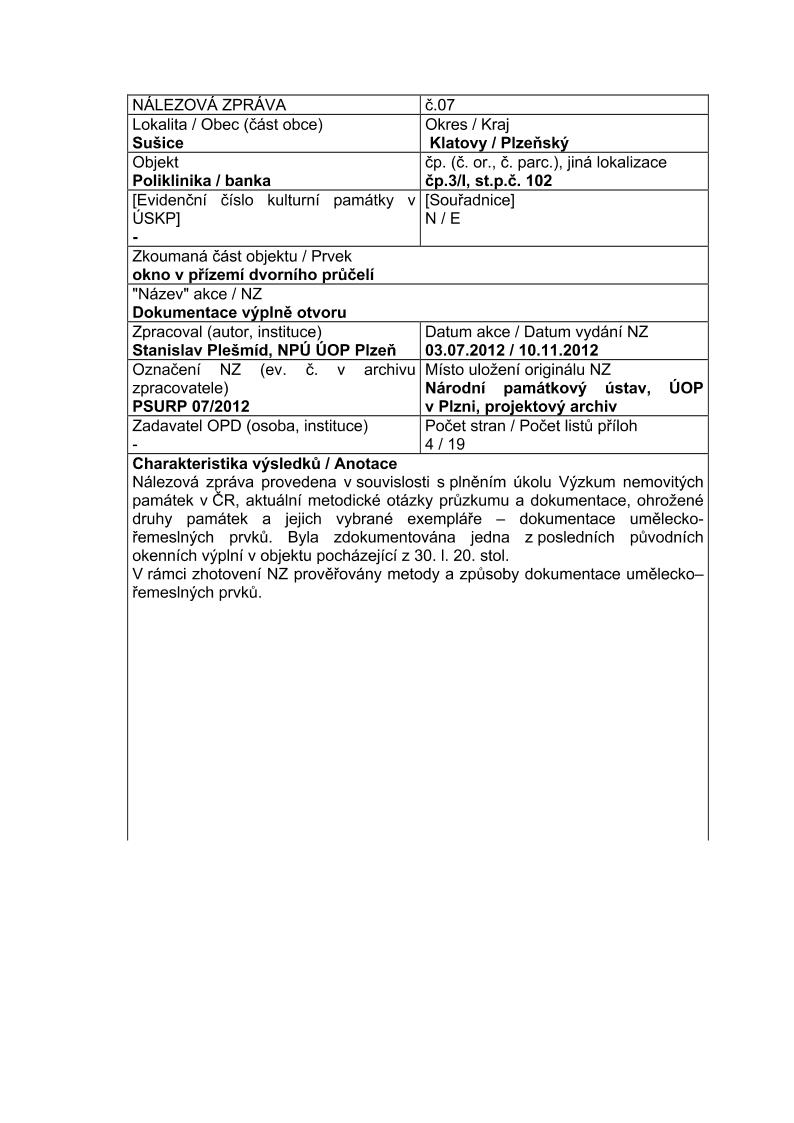

NÁLEZOVÁ ZPRÁVA  č.07
Lokalita / Obec (část obce)
Sušice
Okres / Kraj
 Klatovy / Plzeňský
Objekt
Poliklinika / banka
čp. (č. or., č. parc.), jiná lokalizace
čp.3/I, st.p.č. 102
[Evidenční číslo kulturní památky v
ÚSKP]
-
[Souřadnice]
N / E
Zkoumaná část objektu / Prvek
okno v přízemí dvorního průčelí
"Název" akce / NZ
Dokumentace výplně otvoru
Zpracoval (autor, instituce)
Stanislav Plešmíd, NPÚ ÚOP Plzeň
Datum akce / Datum vydání NZ
03.07.2012 / 10.11.2012
Označení NZ (ev. č. v archivu
zpracovatele)
PSURP 07/2012
Místo uložení originálu NZ
Národní památkový ústav, ÚOP
v Plzni, projektový archiv
Zadavatel OPD (osoba, instituce)
-
Počet stran / Počet listů příloh
4 / 19
Charakteristika výsledků / Anotace
Nálezová zpráva provedena v souvislosti s plněním úkolu Výzkum nemovitých
památek v ČR, aktuální metodické otázky průzkumu a dokumentace, ohrožené
druhy památek a jejich vybrané exempláře – dokumentace umělecko-
řemeslných prvků. Byla zdokumentována jedna z posledních původních
okenních výplní v objektu pocházející z 30. l. 20. stol.
V rámci zhotovení NZ prověřovány metody a způsoby dokumentace umělecko–
řemeslných prvků.














Sušice (KT), poliklinika čp. 3/I. Akce 07/2012. Stanislav Plešmíd s. 2/23
OBSAH

1. Úvod / s. 3
2. Popis nálezů / s. 3
3. Interpretace poznatků / s. 3
4. Památkové hodnocení / s. 3
5. Seznam příloh / s. 4
6. Přílohy / s. 5-23

Sušice (KT), poliklinika čp. 3/I. Akce 07/2012. Stanislav Plešmíd s. 3/23
1. Úvod
 Výplň okenního otvoru vytipována na základě ústního podnětu kolegy
Mgr. Michala Ryse. Většina původních oken byla nahrazena novodobými
výplněmi, v přízemí a prvním patře dvorního průčelí zůstala tři původní okna.
 Prvek byl zaměřen pomocí svinovacího a skládacího metru, posuvného
měřítka, malého štukatérského hřebene a provedena podrobná
fotodokumentace včetně specifických detailů (kolmé snímky s měřítkem).

2. Popis nálezů
 Objekt na exponovaném místě v SZ frontě náměstí byl vystavěn v letech
1936-7 dle projektu Ing. arch. Karla Pecánka (stavební dozor ing. arch. Karel
Houra). Velkolepý palác si tu nechala postavit Okresní hospodářská záložna a
dnes slouží částečně jako městská poliklinika a banka. Dochovaná původní
okenní výplň se nalézá v přízemí dvorního průčelí, v první ose od průjezdu.
 Jedná se o obdélné podélné dřevěné dvojité trojdílné dovnitř otevíravé
špaletové okno s deštěnou špaletou a krycí mírně předstupující parapetní
deskou. Boční pole rámu mají jednokřídlé výplně a střední pole dvoukřídlé - v
rámci výkresové dokumentace nebyla zachycena křídla vnějšího okna neboť se
mírně liší pouze v celkových rozměrech, ale profily vlysů jsou shodné s vnitřními
křídly, dolní vodorovné strany rámů mají na venkovní str. navíc okapničku (viz.
foto.). Uzavírání krajních okenních křídel řešeno jazýčkovými uzávěry
přitahovanými ke svislým sloupkům, ovládanými mosaznou zaoblenou
půlolivou. Křídla ve středním poli mají styk oboustranně krytý klapačkami se
zaoblenými volnými rohy, vnější na levém a vnitřní na pravém křídle. Uzavírání
středních okenních křídel řešeno jazýčkovými uzávěry, které k sobě přitahují
křídla, ovládanými mosaznou zaoblenou půlolivou, která zároveň ovládá
protisměrnou rozvoru skrytou ve vlysu pravého křídla. Konce rozvory zapadají
do obdélného plíšku s čtvercovým otvorem – umístěna na horní i dolní vnitřní
str. okenního rámu. Vnější okna v bočních polích rámu mají na spodní str.
spodního vlysu zapuštěný obdélný zarážkový plíšek zapadající do pérové
záskočky (pérový chytač) zapuštěné do deštění špalety. Na čelní str. spodního
vlysu vnějších oken ještě kovové nárazníky, fungující jako rozpěra při otevření
křídel v bočních polích rámu. Závěsy prosté zapuštěné, s oblými konci na
válcových pouzdrech. Truhlářské nárožní spoje jištěné dřevěnými kolíčky.
Zasklení provedeno do polodrážek (na vnější str. křídel) s použitím tmelu.
Skleněné tabule prosté, průmyslově vyráběné.

3. Interpretace poznatků
Celkové konstrukční řešení prvku včetně detailů poukazuje na původní
okenní výplň z doby výstavby objektu v l. 1936 – 7.

4. Památkové hodnocení
Kvalitní původní truhlářský výrobek dochovaný včetně detailů,
představující autentickou umělecko řemeslnou součást stavby. Jedná se o
jedno ze tří původních oken zachovaných v rámci celé budovy.




Sušice (KT), poliklinika čp. 3/I. Akce 07/2012. Stanislav Plešmíd s. 4/23
5. Seznam příloh

01 Sušice, poliklinika čp. 3, vnější okno

02 Sušice, poliklinika čp. 3, vnitřní okno, pohled na vnější str. okenního křídla v krajním
poli rámu

03 Sušice, poliklinika čp. 3, okno, det. závěsu

04 Sušice, poliklinika čp. 3, vnitřní okno, pohled na vnitřní str. okenního křídla v krajním
poli rámu, det. mosazné půlolivy

05 Sušice, poliklinika čp. 3, vnitřní okno, pohled na vnitřní str. okenního křídla v krajním
poli rámu, det. mosazné půlolivy

06 Sušice, poliklinika čp. 3, vnitřní okno, pohled na boční str. okenního křídla v krajním
poli rámu, det. jazýčkového uzávěru

07 Sušice, poliklinika čp. 3, vnitřní okno, pohled na boční str. okenního křídla ve stř.
poli rámu, det. plíšku pro jazýčkový uzávěr

08 Sušice, poliklinika čp. 3, vnější okno, pohled na vnější str. okenního křídla ve stř.
poli rámu, det. konce rozvory

09 Sušice, poliklinika čp. 3, horní str. rámu, pohled na plíšky s otvorem pro zasunutí
konce rozvory

10 Sušice, poliklinika čp. 3, spodní str. špalety, det. pérového chytače

11 Sušice, poliklinika čp. 3, vnější okno, pohled na vnější str. okenního křídla v krajním
poli rámu, det. zarážky

12 Sušice, poliklinika čp. 3, vnější okno, pohled na vnitřní str. okenního křídla v krajním
poli rámu, det. nárazníku

13 Sušice, poliklinika čp. 3, vnější okno, pohled na boční str. okenního křídla v krajním
poli rámu, det. spoje, nárazníku a okapničky

14 Sušice, poliklinika čp. 3, vnější okno, pohled na spodní str. okenního křídla v
krajním poli rámu, det. spoje, nárazníku a okapničky

15 Sušice, poliklinika čp. 3, okno v přízemí dvorního průčelí, výkresová dokumentace,
rám vnitřního okna, pohled z int. 1:10.

16 Sušice, poliklinika čp. 3, okno v přízemí dvorního průčelí, výkresová dokumentace,
okenní křídla, pohled z int. a ext. 1:10.

17 Sušice, poliklinika čp. 3, okno v přízemí dvorního průčelí, výkresová dokumentace,
stojka vnitřního rámu a křídla, řezy A-A´, B-B´ 1:1

18 Sušice, poliklinika čp. 3, okno v přízemí dvorního průčelí, výkresová dokumentace,
pohled na rám vnějšího okna 1:10, řezy 1:1 a řez celou špaletou  1:10


Sušice (KT), poliklinika čp. 3/I. Akce 07/2012. Stanislav Plešmíd s. 5/23
6. Přílohy
Přílohy v plném rozlišení jsou uloženy v archivu autora.


Sušice (KT), poliklinika čp. 3/I. Akce 07/2012. Stanislav Plešmíd s. 6/23

Příloha NZ č. 01
Lokalita / Obec (část obce)
Sušice
Okres / Kraj
Klatovy / Plzeňský
Objekt poliklinika / banka  čp. (č. or., č. parc.), jiná lokalizace čp.3/I, st.p.č. 102
Zkoumaná část objektu / Prvek
okno v přízemí dvorního průčelí
Zpracoval (autor, instituce) Stanislav Plešmíd, NPÚ ÚOP
Plzeň
č. orig. v archivu zprac.
PSURP 07/2012
Popis přílohy (možno uvést podrobný komentář)
Sušice, poliklinika čp. 3, vnější okno
Použitý podklad (autor, datace) Stanislav Plešmíd 03.07.2012
Metoda dokumentace / ° přesnosti DG foto Datum akce / Datum zpracování listu 03.07.2012 / 17. 10.
2012





















Sušice (KT), poliklinika čp. 3/I. Akce 07/2012. Stanislav Plešmíd s. 7/23

Příloha NZ č. 02
Lokalita / Obec (část obce)
Sušice
Okres / Kraj
Klatovy / Plzeňský
Objekt poliklinika / banka  čp. (č. or., č. parc.), jiná lokalizace čp.3/I, st.p.č. 102
Zkoumaná část objektu / Prvek
okno v přízemí dvorního průčelí
Zpracoval (autor, instituce) Stanislav Plešmíd, NPÚ ÚOP
Plzeň
č. orig. v archivu zprac.
PSURP 07/2012
Popis přílohy (možno uvést podrobný komentář)
Sušice, poliklinika čp. 3, vnitřní okno, pohled na vnější str. okenního křídla v krajním poli rámu
Použitý podklad (autor, datace) Stanislav Plešmíd 03.07.2012
Metoda dokumentace / ° přesnosti DG foto Datum akce / Datum zpracování listu 03.07.2012 / 17. 10.
2012



Sušice (KT), poliklinika čp. 3/I. Akce 07/2012. Stanislav Plešmíd s. 8/23

Příloha NZ č. 03
Lokalita / Obec (část obce)
Sušice
Okres / Kraj
Klatovy / Plzeňský
Objekt poliklinika / banka  čp. (č. or., č. parc.), jiná lokalizace čp.3/I, st.p.č. 102
Zkoumaná část objektu / Prvek
okno v přízemí dvorního průčelí
Zpracoval (autor, instituce) Stanislav Plešmíd, NPÚ ÚOP
Plzeň
č. orig. v archivu zprac.
PSURP 07/2012
Popis přílohy (možno uvést podrobný komentář)
Sušice, poliklinika čp. 3, okno, det. závěsu
Použitý podklad (autor, datace) Stanislav Plešmíd 24.10.2012
Metoda dokumentace / ° přesnosti DG foto Datum akce / Datum zpracování listu 03.07.2012 / 17. 10.
2012



Sušice (KT), poliklinika čp. 3/I. Akce 07/2012. Stanislav Plešmíd s. 9/23

Příloha NZ č. 04
Lokalita / Obec (část obce)
Sušice
Okres / Kraj
Klatovy / Plzeňský
Objekt poliklinika / banka  čp. (č. or., č. parc.), jiná lokalizace čp.3/I, st.p.č. 102
Zkoumaná část objektu / Prvek
okno v přízemí dvorního průčelí
Zpracoval (autor, instituce) Stanislav Plešmíd, NPÚ ÚOP
Plzeň
č. orig. v archivu zprac.
PSURP 07/2012
Popis přílohy (možno uvést podrobný komentář)
Sušice, poliklinika čp. 3, vnitřní okno, pohled na vnitřní str. okenního křídla v krajním poli rámu, det. mosazné
půlolivy
Použitý podklad (autor, datace) Stanislav Plešmíd 03.07.2012
Metoda dokumentace / ° přesnosti DG foto Datum akce / Datum zpracování listu 03.07.2012 / 17. 10.
2012




















Sušice (KT), poliklinika čp. 3/I. Akce 07/2012. Stanislav Plešmíd s. 10/23

Příloha NZ č. 05
Lokalita / Obec (část obce)
Sušice
Okres / Kraj
Klatovy / Plzeňský
Objekt poliklinika / banka  čp. (č. or., č. parc.), jiná lokalizace čp.3/I, st.p.č. 102
Zkoumaná část objektu / Prvek
okno v přízemí dvorního průčelí
Zpracoval (autor, instituce) Stanislav Plešmíd, NPÚ ÚOP
Plzeň
č. orig. v archivu zprac.
PSURP 07/2012
Popis přílohy (možno uvést podrobný komentář)
Sušice, poliklinika čp. 3, vnitřní okno, pohled na vnitřní str. okenního křídla v krajním poli rámu, det. mosazné
půlolivy
Použitý podklad (autor, datace) Stanislav Plešmíd 03.07.2012
Metoda dokumentace / ° přesnosti DG foto Datum akce / Datum zpracování listu 03.07.2012 / 17. 10.
2012



















Sušice (KT), poliklinika čp. 3/I. Akce 07/2012. Stanislav Plešmíd s. 11/23

Příloha NZ č. 06
Lokalita / Obec (část obce)
Sušice
Okres / Kraj
Klatovy / Plzeňský
Objekt poliklinika / banka  čp. (č. or., č. parc.), jiná lokalizace čp.3/I, st.p.č. 102
Zkoumaná část objektu / Prvek
okno v přízemí dvorního průčelí
Zpracoval (autor, instituce) Stanislav Plešmíd, NPÚ ÚOP
Plzeň
č. orig. v archivu zprac.
PSURP 07/2012
Popis přílohy (možno uvést podrobný komentář)
Sušice, poliklinika čp. 3, vnitřní okno, pohled na boční str. okenního křídla v krajním poli rámu, det. jazýčkového
uzávěru
Použitý podklad (autor, datace) Stanislav Plešmíd 03.07.2012
Metoda dokumentace / ° přesnosti DG foto Datum akce / Datum zpracování listu 03.07.2012 / 17. 10.
2012



Sušice (KT), poliklinika čp. 3/I. Akce 07/2012. Stanislav Plešmíd s. 12/23

Příloha NZ č. 07
Lokalita / Obec (část obce)
Sušice
Okres / Kraj
Klatovy / Plzeňský
Objekt poliklinika / banka  čp. (č. or., č. parc.), jiná lokalizace čp.3/I, st.p.č. 102
Zkoumaná část objektu / Prvek
okno v přízemí dvorního průčelí
Zpracoval (autor, instituce) Stanislav Plešmíd, NPÚ ÚOP
Plzeň
č. orig. v archivu zprac.
PSURP 07/2012
Popis přílohy (možno uvést podrobný komentář)
Sušice, poliklinika čp. 3, vnitřní okno, pohled na boční str. okenního křídla ve stř. poli rámu, det. plíšku pro
jazýčkový uzávěr
Použitý podklad (autor, datace) Stanislav Plešmíd 03.07.2012
Metoda dokumentace / ° přesnosti DG foto Datum akce / Datum zpracování listu 03.07.2012 / 17. 10.
2012





















Sušice (KT), poliklinika čp. 3/I. Akce 07/2012. Stanislav Plešmíd s. 13/23

Příloha NZ č. 08
Lokalita / Obec (část obce)
Sušice
Okres / Kraj
Klatovy / Plzeňský
Objekt poliklinika / banka  čp. (č. or., č. parc.), jiná lokalizace čp.3/I, st.p.č. 102
Zkoumaná část objektu / Prvek
okno v přízemí dvorního průčelí
Zpracoval (autor, instituce) Stanislav Plešmíd, NPÚ ÚOP
Plzeň
č. orig. v archivu zprac.
PSURP 07/2012
Popis přílohy (možno uvést podrobný komentář)
Sušice, poliklinika čp. 3, vnější okno, pohled na vnější str. okenního křídla ve stř. poli rámu, det. konce rozvory
Použitý podklad (autor, datace) Stanislav Plešmíd 24.10.2012
Metoda dokumentace / ° přesnosti DG foto Datum akce / Datum zpracování listu 03.07.2012 / 17. 10.
2012





















Sušice (KT), poliklinika čp. 3/I. Akce 07/2012. Stanislav Plešmíd s. 14/23

Příloha NZ č. 09
Lokalita / Obec (část obce)
Sušice
Okres / Kraj
Klatovy / Plzeňský
Objekt poliklinika / banka  čp. (č. or., č. parc.), jiná lokalizace čp.3/I, st.p.č. 102
Zkoumaná část objektu / Prvek
okno v přízemí dvorního průčelí
Zpracoval (autor, instituce) Stanislav Plešmíd, NPÚ ÚOP
Plzeň
č. orig. v archivu zprac.
PSURP 07/2012
Popis přílohy (možno uvést podrobný komentář)
Sušice, poliklinika čp. 3, horní str. rámu, pohled na plíšky s otvorem pro zasunutí konce rozvory
Použitý podklad (autor, datace) Stanislav Plešmíd 24.10.2012
Metoda dokumentace / ° přesnosti DG foto Datum akce / Datum zpracování listu 03.07.2012 / 17. 10.
2012




Sušice (KT), poliklinika čp. 3/I. Akce 07/2012. Stanislav Plešmíd s. 15/23

Příloha NZ č. 10
Lokalita / Obec (část obce)
Sušice
Okres / Kraj
Klatovy / Plzeňský
Objekt poliklinika / banka  čp. (č. or., č. parc.), jiná lokalizace čp.3/I, st.p.č. 102
Zkoumaná část objektu / Prvek
okno v přízemí dvorního průčelí
Zpracoval (autor, instituce) Stanislav Plešmíd, NPÚ ÚOP
Plzeň
č. orig. v archivu zprac.
PSURP 07/2012
Popis přílohy (možno uvést podrobný komentář)
Sušice, poliklinika čp. 3, spodní str. špalety, det. pérového chytače
Použitý podklad (autor, datace) Stanislav Plešmíd 24.10.2012
Metoda dokumentace / ° přesnosti DG foto Datum akce / Datum zpracování listu 03.07.2012 / 17. 10.
2012





















Sušice (KT), poliklinika čp. 3/I. Akce 07/2012. Stanislav Plešmíd s. 16/23

Příloha NZ č. 11
Lokalita / Obec (část obce)
Sušice
Okres / Kraj
Klatovy / Plzeňský
Objekt poliklinika / banka  čp. (č. or., č. parc.), jiná lokalizace čp.3/I, st.p.č. 102
Zkoumaná část objektu / Prvek
okno v přízemí dvorního průčelí
Zpracoval (autor, instituce) Stanislav Plešmíd, NPÚ ÚOP
Plzeň
č. orig. v archivu zprac.
PSURP 07/2012
Popis přílohy (možno uvést podrobný komentář)
Sušice, poliklinika čp. 3, vnější okno, pohled na vnější str. okenního křídla v krajním poli rámu, det. zarážky
Použitý podklad (autor, datace) Stanislav Plešmíd 24.10.2012
Metoda dokumentace / ° přesnosti DG foto Datum akce / Datum zpracování listu 03.07.2012 / 17. 10.
2012





















Sušice (KT), poliklinika čp. 3/I. Akce 07/2012. Stanislav Plešmíd s. 17/23

Příloha NZ č. 12
Lokalita / Obec (část obce)
Sušice
Okres / Kraj
Klatovy / Plzeňský
Objekt poliklinika / banka  čp. (č. or., č. parc.), jiná lokalizace čp.3/I, st.p.č. 102
Zkoumaná část objektu / Prvek
okno v přízemí dvorního průčelí
Zpracoval (autor, instituce) Stanislav Plešmíd, NPÚ ÚOP
Plzeň
č. orig. v archivu zprac.
PSURP 07/2012
Popis přílohy (možno uvést podrobný komentář)
Sušice, poliklinika čp. 3, vnější okno, pohled na vnitřní str. okenního křídla v krajním poli rámu, det. nárazníku
Použitý podklad (autor, datace) Stanislav Plešmíd 03.07.2012
Metoda dokumentace / ° přesnosti DG foto Datum akce / Datum zpracování listu 03.07.2012 / 17. 10.
2012



















Sušice (KT), poliklinika čp. 3/I. Akce 07/2012. Stanislav Plešmíd s. 18/23

Příloha NZ č. 13
Lokalita / Obec (část obce)
Sušice
Okres / Kraj
Klatovy / Plzeňský
Objekt poliklinika / banka  čp. (č. or., č. parc.), jiná lokalizace čp.3/I, st.p.č. 102
Zkoumaná část objektu / Prvek
okno v přízemí dvorního průčelí
Zpracoval (autor, instituce) Stanislav Plešmíd, NPÚ ÚOP
Plzeň
č. orig. v archivu zprac.
PSURP 07/2012
Popis přílohy (možno uvést podrobný komentář)
Sušice, poliklinika čp. 3, vnější okno, pohled na boční str. okenního křídla v krajním poli rámu, det. spoje,
nárazníku a okapničky
Použitý podklad (autor, datace) Stanislav Plešmíd 24.10.2012
Metoda dokumentace / ° přesnosti DG foto Datum akce / Datum zpracování listu 03.07.2012 / 17. 10.
2012




















Sušice (KT), poliklinika čp. 3/I. Akce 07/2012. Stanislav Plešmíd s. 19/23

Příloha NZ č. 14
Lokalita / Obec (část obce)
Sušice
Okres / Kraj
Klatovy / Plzeňský
Objekt poliklinika / banka  čp. (č. or., č. parc.), jiná lokalizace čp.3/I, st.p.č. 102
Zkoumaná část objektu / Prvek
okno v přízemí dvorního průčelí
Zpracoval (autor, instituce) Stanislav Plešmíd, NPÚ ÚOP
Plzeň
č. orig. v archivu zprac.
PSURP 07/2012
Popis přílohy (možno uvést podrobný komentář)
Sušice, poliklinika čp. 3, vnější okno, pohled na spodní str. okenního křídla v krajním poli rámu, det. spoje,
nárazníku a okapničky
Použitý podklad (autor, datace) Stanislav Plešmíd 24.10.2012
Metoda dokumentace / ° přesnosti DG foto Datum akce / Datum zpracování listu 03.07.2012 / 17. 10.
2012





















Sušice (KT), poliklinika čp. 3/I. Akce 07/2012. Stanislav Plešmíd s. 20/23

Příloha NZ č. 15
Lokalita / Obec (část obce)
Sušice
Okres / Kraj
Klatovy / Plzeňský
Objekt poliklinika / banka  čp. (č. or., č. parc.), jiná lokalizace čp.3/I, st.p.č. 102
Zkoumaná část objektu / Prvek
okno v přízemí dvorního průčelí
Zpracoval (autor, instituce) Stanislav Plešmíd, NPÚ ÚOP
Plzeň
č. orig. v archivu zprac.
PSURP 07/2012
Popis přílohy (možno uvést podrobný komentář)
Sušice, poliklinika čp. 3, okno v přízemí dvorního průčelí, výkresová dokumentace, rám vnitřního okna, pohled z
int. 1:10.
Použitý podklad (autor, datace) Stanislav Plešmíd 07/2012
Metoda dokumentace / ° přesnosti  Datum akce / Datum zpracování listu 03.07.2012 / 17. 10.
2012








































Sušice (KT), poliklinika čp. 3/I. Akce 07/2012. Stanislav Plešmíd s. 21/23

Příloha NZ č. 16
Lokalita / Obec (část obce)
Sušice
Okres / Kraj
Klatovy / Plzeňský
Objekt poliklinika / banka  čp. (č. or., č. parc.), jiná lokalizace čp.3/I, st.p.č. 102
Zkoumaná část objektu / Prvek
okno v přízemí dvorního průčelí
Zpracoval (autor, instituce) Stanislav Plešmíd, NPÚ ÚOP
Plzeň
č. orig. v archivu zprac.
PSURP 07/2012
Popis přílohy (možno uvést podrobný komentář)
Sušice, poliklinika čp. 3, okno v přízemí dvorního průčelí, výkresová dokumentace, okenní křídla, pohled z int. a
ext. 1:10.
Použitý podklad (autor, datace) Stanislav Plešmíd 07/2012
Metoda dokumentace / ° přesnosti  Datum akce / Datum zpracování listu 03.07.2012 / 17. 10.
2012








































Sušice (KT), poliklinika čp. 3/I. Akce 07/2012. Stanislav Plešmíd s. 22/23

Příloha NZ č. 17
Lokalita / Obec (část obce)
Sušice
Okres / Kraj
Klatovy / Plzeňský
Objekt poliklinika / banka  čp. (č. or., č. parc.), jiná lokalizace čp.3/I, st.p.č. 102
Zkoumaná část objektu / Prvek
okno v přízemí dvorního průčelí
Zpracoval (autor, instituce) Stanislav Plešmíd, NPÚ ÚOP
Plzeň
č. orig. v archivu zprac.
PSURP 07/2012
Popis přílohy (možno uvést podrobný komentář)
Sušice, poliklinika čp. 3, okno v přízemí dvorního průčelí, výkresová dokumentace, stojka vnitřního rámu a
křídla, řezy A-A´, B-B´ 1:1
Použitý podklad (autor, datace) Stanislav Plešmíd 07/2012
Metoda dokumentace / ° přesnosti  Datum akce / Datum zpracování listu 03.07.2012 / 17. 10.
2012








































Sušice (KT), poliklinika čp. 3/I. Akce 07/2012. Stanislav Plešmíd s. 23/23

Příloha NZ č. 18
Lokalita / Obec (část obce)
Sušice
Okres / Kraj
Klatovy / Plzeňský
Objekt poliklinika / banka  čp. (č. or., č. parc.), jiná lokalizace čp.3/I, st.p.č. 102
Zkoumaná část objektu / Prvek
okno v přízemí dvorního průčelí
Zpracoval (autor, instituce) Stanislav Plešmíd, NPÚ ÚOP
Plzeň
č. orig. v archivu zprac.
PSURP 07/2012
Popis přílohy (možno uvést podrobný komentář)
Sušice, poliklinika čp. 3, okno v přízemí dvorního průčelí, výkresová dokumentace, pohled na rám vnějšího okna
1:10, řezy 1:1 a řez celou špaletou 1:10
Použitý podklad (autor, datace) Stanislav Plešmíd 07/2012
Metoda dokumentace / ° přesnosti  Datum akce / Datum zpracování listu 03.07.2012 / 17. 10.
2012

Originál dokumentu:

digitální

Typ/druh dokumentu:

Typ dokumentu:	průzkumy, posudky, zprávy
Druh dokumentu:	operativní průzkum a dokumentace (OPD)
Bližší specifikace:	nálezová zpráva

Jméno souboru:

P0048745.pdf

Formát souboru:

application/pdf

Autor záznamu:

Plešmíd Stanislav

Popis dokumentu:

Sušice, okres Klatovy, Okresní záložna hospodářská čp. 3, okno v přízemí západní dvorní fasády, NZ PSURP 07/2012.

Název pracoviště:

ÚOP v Plzni

Velikost dokumentu (v bytech):

7646371 B

Rozměry obrazového dokumentu:

Autor originálu:

Plešmíd Stanislav;

Klíčová slova:

Památková zóna; Výzkum a vývoj; Území s archeologickými nálezy;

Uživ. klíčová slova:

Pecánek Karel; okno; záložna; nálezová zpráva;

Datum vzniku:

2012

Licence:

Typ:	CC BY-NC-ND 4.0 - licence Creative Commons Uveďte původ-Neužívejte komerčně-Nezpracovávejte 4.0 Mezinárodní (https://creativecommons.org/licenses/by-nc-nd/4.0/deed.cs)

Vazby dokumentu na aplikace IISPP

Bližší specifikace

Odkaz

Aplikace: Památkový katalog - prvek

Druh záznamu: Prvek

Ident. zázn.: Id prvku

Hodnota ident.: 11161942

Bližší specifikace:

Katalogové číslo	1000019499
Název	Okresní záložna hospodářská čp. 3
Číslo ÚSKP
ID právního stavu

Aplikace: Státní archeologický seznam ČR

Druh záznamu: ÚAN

Ident. zázn.: ID SAS

Hodnota ident.: 18653

Bližší specifikace:

Název	středověké a novověké jádro obce
Kategorie	I

Územní identifikace dokumentu

Územní rozsah:

objekt lokalizovaný

Definiční body

Def. bod

Název objektu

Část obce

Č. dom.

Ulice

Č. or.

Kat. území

Obec

ORP

Okres

Def. bod: 2182327

Název objektu: okresní hospodářská záložna

Část obce: Sušice I

Č. dom.: č.p. 3

Ulice: náměstí Svobody

Č. or.:

Kat. území: Sušice nad Otavou

Obec: Sušice

ORP: Sušice

Okres: Klatovy

	Okresní záložna hospodářská čp… (prvek 11161942)
	vloženo ručně

Přírůstkové body

Přír. bod	Název objektu	Část obce	Č. dom.	Ulice	Č. or.	Kat. území	Obec	ORP	Okres

Lokality

Kód CZ

Název lokality

Reálný typ

Kat. území

Obec

ORP

Okres

Kraj

Kód CZ: 15721

Název lokality: Sušice

Reálný typ: město

Kat. území: Sušice nad Otavou

Obec: Sušice

ORP: Sušice

Okres: Klatovy

Kraj: Plzeňský kraj

	Okresní záložna hospodářská čp… (prvek 11161942)
	vloženo ručně

Kód CZ: 15725

Název lokality: Sušice

Reálný typ: hl. městská čtvrť

Kat. území: Sušice nad Otavou

Obec: Sušice

ORP: Sušice

Okres: Klatovy

Kraj: Plzeňský kraj

	Okresní záložna hospodářská čp… (prvek 11161942)
	vloženo ručně

Historické regiony

Kód RS

Název hist. regionu

Kód RS: 97

Název hist. regionu: Sušice

	Okresní záložna hospodářská čp… (prvek 11161942)
	vloženo ručně

Ke stažení Náhled Poslat žádost
